Opravy základních desek s čipy BGA



Opravy základních desek notebooků s BGA čipy

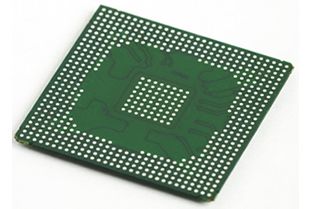

Jádrem notebooku bývá několik velmi komplexních čipů, které v sobě zahrnují prakticky všechny základní obvody počítače. Nejčastěji to bývá procesor, severní a jižní můstek a grafický čip, přičemž u některých modelů mohou být funkce některých sloučeny. Tyto čipy jsou většinou chlazené, mají několik set přívodů (někdy i přes tisíc) a na základní desku jsou pájeny technologií BGA. Technologie BGA využívá k propojení obvodů se základní deskou miniaturních kuliček pájky, které po prohřátí vytvoří kontakt. Tato operace je technologicky velice náročná, a provádí se za velmi přesně hlídané teploty a vlhkosti. Bohužel, vzhledem k rozměrům čipů (až 5×5 cm) a jejich tepelnému namáhání se při zhoršeném odvodu tepla jednotlivé kontakty od desky mikroskopicky trhají. Jde jen o to, které kontakty to jsou a na kterém čipu, a jak se to tedy projeví na funkci notebooku. Může to být úplná nefunkčnost, vadné zobrazení, nefungující USB porty a pod.
Naše firma disponuje přístrojovým vybavením, které umožňuje pájení BGA čipů s plným dodržením předepsaného technologického postupu. Z přehledu, který je v této sekci připojen, je patrné, že problém se týká velkého množství notebooků. Bez opravy jsou notebooky s takto poškozenými deskami víceméně odepsány, neboť nová základní deska je cenově nedaleko od nového notebooku, nebo se již vůbec nedá sehnat. Pokud je problém jen v jednom čipu, pak oprava vyjde na cca 1500.- Kč, což je cena, kterou za záchranu notebooku stojí zato vydat.

Pokud má váš notebook grafickou kartu typu MXM nebo MXMII, MXMIII je možné ho snadno upgradovat. Nebo pokud je karta vadná, tak lze notebook opravit její výměnou. Seznam kompatibliních modelů notebooků naleznete zde: http://www.mxm-upgrade.com. MXM Kartu můžete koupit na našem e-shopu.

Typické závady notebooků s problematickými BGA čipy

ACER

ACER ASPIRE ONE ZG8 AO531h – Nenaběhne
ACER ASPIRE One A110/A150/ – Zapne se , žádný obraz
ACER ASPIRE 430 – Grafické defekty (kostičkování) v obraze, neschopnost nabootovat do OS.
ACER Aspire 1520 – Zapne se, žádný obraz nebo artefakty.
ACER ASPIRE 1710 – Černá obrazovka , artefakty
ACER ASPIRE 3100 serie – nejde klávesnice, touchpad ,USB, nevidí HD a DVD, tuhne
ACER ASPIRE 4520G , 4710G , 4720G a 4920G – Zapne se,rozsvítí se kontrolky, ale notebook nenaběhne
Acer Aspire 5100 serie (51xx), Acer Aspire 5110 – Nepracuje touchpad,klávesnice,USB porty,WIFI,LAN,nevidí HDD, není obraz
ACER ASPIRE 5520 – Po sepnutí pouze bíle podsvícen, žádný obraz
ACER ASPIRE 5220 – Notebook restartuje ,nenajde DVD mechaniku, tuhne.
ACER ASPIRE 5520G – Nevidí CD, HDD apod
ACER Aspire 5220/7220; 5520/5720/5920 – Zapne se , černý displej. Po zapnutí se cyklicky vypíná. Nevidí HD,DVD porty
ACER ASPIRE 5310 – tmavá obrazovka, občas naběhne
ACER ASPIRE 5315 a 5335 – Zapne se ,roztočí větrák , černý displej
ACER Aspire 5530 a 5535, verze bez MXM videokarty – Zapne se, zvukový kód vadné paměti, černý displej,
ACER Aspire 5530 a 5535, Verze s MXM kartou – Po zapnutí se vypne nebo cykluje
ACR ASPIRE 5531G – Zapne se, ale černý displej
ACER ASPIRE 5620 – Nenaběhne, černá obrazovka, artefakty v obraze
ACER Aspire 5630 – Zapne se , černý nebo bílý displej, obraz pouze na externí monitor. Artefakty, problémy s instalací driveru
ACER ASPIRE 5630G – Zapne se , černý nebo bílý obraz
ACER ASPIRE 5680 – Nezapne se, vypne po 5 vteřinách, nejdou porty,zvuk,klávesnice
ACR ASPIRE 5720g – Zapne se , černý displej , tuhne
ACER ASPIRE 5735z – Zapne se , cykluje,tuhne
Acer Aspire 5735 – Zapne se , černý displej
ACER ASPIRE 5739G – Zapne se , černý displej
ACER Aspire 5920 – Zapne se , černý displej, artefakty, tuhne. Problémy při zapnutí, reset, po naběhnutí vše pracuje normálně
ACER ASPIRE 5920g – Zapne se , černý displej, artefakty, tuhne
ACER Aspire 5930 / 5930G* – Zapne se, černý nebo bílý displej, artefakty, tuhne, svítí pouze podsvit, obraz pouze na externí monitor
ACER ASPIRE 6530g – Zapne se černý displej. Po zapnutí cykluje , tuhne
ACER ASPIRE 7003 – Zapne se, černý obraz
ACER Aspire 7240/7440/7440G – Zapne se, černý displej, zvukový kód chyby paměti, vypíná se, cykluje.
ACER ASPIRE 7520 – Zapne se , černý nebo bílý obraz, artefakty
Acer Aspire 7730G – vůbec nezapne, problémy s HDD,CD,porty
ACER ASPIRE 7751G –P324g50mn MS2310 – Zapne se, černá obrazovka, svítí pouze power LED,
ACER ASPIRE 9303 – Zapne se, zablikají LED ,černý displej, nevidí HD, CD, USB , porty
ACER Aspire 9300 – Zapne se, černý nebo bílý displej,svítí pouze podsvitartefakty
ACER ASPIRE 9303wsmi – Zapne se , černý displej
ACER Aspire 9500 – Zapne se , Černý nebo bílý displej, artefakty, pouze podsvit
ACER ASPIRE 9920 – Zapne se , černý displej
ACER ASPIRE 9920 – Zapne se, černý nebo bílý obraz, artefakty, vypíná se
ACER ASPIRE 5520 7520, 7520G, 5520G, 5530G, 5710G, 5920G, 5930G, 6530G, 6920G, 6930G, 6935G, 7520G, 7720G, 8730G, 8920G,
8930G ,9920G – Zapne se,rozsvítí se kontrolky, ale notebook nenaběhne. Nejde zapnout, cykluje
ACER EXTENSA 5220 – Vůbec se nezapne
ACER EXTENSA 5420 – Zapne se, černá obrazovka,artefakty
ACER EXTENSA 5620 – Zapne se , černý displej
ACER EXTENSA 5630 – Zapne se, černý displej
ACER EXTENSA 5630G – Zapne se, černý nebo bílý obraz, artefakty,pouze podsvit,
ACER Extensa 4630G, Extensa 5420G, Extensa 5610G, Extensa 5620G,
ACER Extensa 5630G, Extensa 7620G – Zapne se,rozsvítí se kontrolky, ale notebook nenaběhne. Nejde zapnout, cykluje
ACER Extensa 5620g – Nefunkční podsvícení LCD, po výměně LCD, invertoru a flex kabelu beze změny.
ACER EXTENSA 7620g – Občas notebook naběhne, většinou černý displej, tuhne
ACER TRAVELMATE 4730G, 5520G, 5710G, 5720G, 6593G, 7520G,
7530G, 7720G, 7730G – Zapne se,rozsvítí se kontrolky, ale notebook nenaběhne. Nejde zapnout, cykluje

APPLE

APPLE MAC BOOK 15″ a 17″ – Zapne se, černý displej, artefakty v obraze
APPLE MACBOOK Pro A1226 15″ – protočí ventilátory, rozsvítí zelenou na Magsafe konektoru a nic.

ASUS

ASUS A3J – Zapne se a dál nic. Černý displej, bílý displej, čárky na obraze,artefakty. Zapne se pouze podsvit.
Nelze nainstalovat ovladač po video nebo při spouštění windows ztuhne při inicializaci ovladače, modrá smrt
Obraz pouze na externím monitoru
ASUS A6K A6KM A6M – Zapne se a dál nic, zvukový kód chyby videa. Černý displej, bílý displej, čárky na obraze,artefakty
zapne se a dál nic, zapne se a po chvíli opět vypne, cykluje. Ozve se zvukový kod chyby paměti, mnohokráte rozsvítí LED a vypne se
ASUS A7D – totéž. Nebo se zapne se a po chvilce vypne, nejde klávesnice, touchpad nebo USB porty, problémy s HDD,DVD
ASUS A7S – totéž.
ASUS A7Sv, ASUS F3S – zapne se a dál nic, zapne se a po chvíli opět vypne, cykluje. Ozve se zvukový kod chyby paměti
ASUS A6R, A6Rp – Nezapne se, nejdou USB porty,nejde klávesnice, touchpad
ASUS A6T, ASUS A6Tc – Černý displej, bílý displej, čárky na obraze,artefakty. Tuhne, modrá smrt. Obraz pouze na externím monitoru
ASUS A7M, ASUS A7T, ASUS A8S, ASUS F3T F3Tc – Zapne se a dál nic, zvukový kód chyby videa. Černý nebo bílý displej, nesmysly v obraze. Tuhne, modrá smrt. Zapne se pouze podsvit. Nelze nainstalovat ovladač po video nebo při spoštění windows ztuhne při inicializaci ovladače, modrá smrt. Obraz pouze na externím monitoru. Zapne se a dál nic, zapne se a po chvíli opět vypne, cykluje, ozve se zvukový kod chyby paměti. mnohokráte rozsvítí LED a vypne se
ASUS Z53S, ASUS W7S – zapne se a dál nic, zapne se a po chvíli opět vypne, cykluje. Hlásí kód chyby paměti.
ASUS C90S – Obraz pouze na externím monitoru. Zapne se, ale displej je černý nebo s artefakty, nelze nainstalovat driver
ASUS F2SR – Nenaběhne, černý displej
ASUS F3J, ASUS F3S, ASUS G1S, ASUS G2S – Zapne se a dál nic. Černý nebo bílý displej, čárky na obraze,artefakty. Nelze nainstalovat ovladač po video. Windows ztuhnou při inicializaci ovladače, modrá smrt. Obraz pouze na externím monitoru
Asus F3K – Zapne se ,svítí pouze LED, černý displej, po 5 sec. se vypne
ASUS F3SV – Zapne se , zablikají LED, černý displej, artefakty, proužky v obraze, po nainstalování ovladačů nenaběhne , bílý displej, obraz pouze na externím monitoru , opakovaný obraz na displeji, vady v obraze. Během provozu se oddetekuje grafická karta,zamrzává
ASUS F5GL – Vůbec se nezapne, jen indikuje nabíjení baterie.
ASUS F5N – Zapne se a dál nic, zvukový kód chyby videa. Černý displej, bílý displej, čárky na obraze,artefakty. Zapne se pouze podsvit
Nelze nainstalovat ovladač po video nebo při spoštění windows ztuhne při inicializaci ovladače, modrá smrt. Obraz pouze na externím monitoru
Nejde klávesnice nebo touchpad, nejdou USB porty, problémy s HDD,DVD
ASUS F5M – Zapne se , točí větrák, černý displej
ASUS F5Z, ASUS M50S – Zapne se a dál nic,restartuje se, kód chyby videa
ASUS F6V – Zapne se,černý displej
ASUS M51, ASUS M51T, ASUS M51V, ASUS M51E, ASUS M51AT, ASUS M51VA, ASUS M51Q – Zapne se , točí větrák i HDD, černý displej,artefakty
Zvukový kód chyby paměti, neinicializuje se, žádný POST kód. Zapne se a po chvíli vypne, cykluje
ASUS M51SC, ASUS M51T, ASUS M51TR- Zapne se, točí větrák a HDD, černý displej
ASUS M6000 – Zapne se, černý displej, artefakty. Při práci zatuhne a zbělá displej
ASUS K50AB, K40AB, K70AB – Zvukový kód chyby paměti, zapne se, točí větrák i HDD, černý displej. Neinicializuje se, žádný POST kód.
Nebo se zapne a po chvíli vypne, cykluje. Ve windows se rozpadne obraz
ASUS Pro57 – Zapne se , točí větrák i HDD, černý displej. Zvukový kód chyby paměti. Neinicializuje se , žádný POST kód
ASUS S96S, ASUS V1S, ASUS Lamborgini (VX1), ASUS W7J, ASUS W7S, ASUS Z53S – Zapne se pouze podsvit, zapne se a dál nic, zvukový kód chyby videa. Černý displej, bílý displej, čárky na obraze. Nelze nainstalovat ovladač po video nebo při spuštění windows ztuhne při inicializaci ovladače, modrá smrt. Jen externí monitor.
ASUS VX2S (Lamborghini) – Zapne se, svítí LED, aktivita HDD, černý displej
ASUS X50S, ASUS X50SL – Zapne se a za chvíli vypne, černý displej
ASUS X55S – Zapne se, točí větrák, černý displej. Artefakty, čárky v obraze, bílý displej
ASUS Z53S – Zapne se a po chvilce vypne, nejde klávesnice nebo touchpad. Nejdou USB porty, problémy s HDD,DVD
ASUS Z83D – Zapne se a dál nic, zvukový kód chyby videa, čárky na obraze. Nelze nainstalovat ovladač po video nebo při spoštění windows ztuhne při inicializaci ovladače, modrá smrt. Obraz pouze na externím monitoru
ASUS Z99M – Zapne se , točí větrák i HDD, černý displej. Zvukový kód chyby paměti. Neinicializuje se, žádný POST kód

BENQ

BENQ JoyBook R55, BENQ JOYBOOK R56, BENQ JoyBook S41 – Zapne se, černý nebo bílý displej,artefakty,pouze podsvit, jen externí monitor, problémy s instalací videodriveru
BENQ JoyBook T31 – Po zapnutí se vypne,tuhne,nevidí HD,DVD,porty,klávesnici. Nebo artefakty, špatný obraz, obraz pouze na externím monitoru

DELL

Dell M5030 – nejde
Dell Inspiron 1525, Dell Inspiron 1526 – Zapne se, zablikají LED, černý displej, artefakty
Dell Inspiron 9400 – Zapne se ,zablikají LED, černý displej. Artefakty, čárky v obraze, bílý obraz. Obraz pouze na externí monitor. Po zapnutí se opět vypne. Zamrzne při počteních POST kódech, zvukový kód
Dell Latitude D610 – Po startu nápis na displeji: **** MANUFACTURING MODE: LEVEL [67] ****.
Dell Latitude D620 – Zapne se , svítí LED, větrák a HDD se točí, černý displej, na externím monitoru je vidět obraz s fragmenty
Dell Latitude D820, Dell latitude D630 (verze s Nvidia chipsetem) – Zapne se ,zablikají LED, černý displej. Artefakty, čárky v obraze, bílý obraz. Obraz pouze na externí monitor, obraz neodpovídající rozměrům displeje. Po zapnutí se opět vypne
DELL Studio 1558 – Zapne se, svítí LED,zvukový kód,černý displej.
DELL VOSTRO 1510, DELL XT CPS1330, DELL XPS 1530, DELL XPS M1330, DELL XPS M1330 – Zapne se, zablikají LED, černý displej. Artefakty, čárky v obraze, bílý obraz. Obraz pouze na externí monitor, obraz neodpovídající rozměrům displeje. Po zapnutí pouze bílá čára na displeji.

EMACHINES

EMACHINE E525, EMACHINES E627, EMACHINES G627, EMACHINES E430, EMACHINES E625, EMACHINES E627, EMACHINES E630, EMACHINES G627 – Zapne se, zablikají LED, černý displej

FUJITSU-SIEMENS

Amilo M3437G, Amilo M3438G – Zapne se , černý displej , atefakty, čárky v obraze. Zamrzne v POST kódech. Obraz pouze na externím monitoru, často s artefakty
Špatné barvy , někdy podklad obrazu v jedné z RGB barev. Nepracuje USB
Amilo M1437g – Nezapne, nebo se zapne, ale černý displej. Nepracuje USB, problémy s HDD a DVD. Nejde zvuk nebo modem, vše ostatní pracuje
Amilo MS2242 – Zapne se, svítí LED, točí větrák a HDD , černý displej
Amilo Pa1538 – Zapne se , černý displej, vady obrazu. Obraz pouze na externí monitor. Nebo se zapne, neinicializuje se, zvukový kód chyby paměti, žádné POST kódy, po zapnutí se opět vypne, cykluje
Amilo Pa3515 – Po zapnutí syndrom Blank screen.
Amilo PA3553, Amilo PA3515 – Zapne se, svítí LED, točí větrák a HDD , černý displej
Amilo Pi 1536, Amilo Pi1556 – Zapne se , černý displej , atefakty, čárky v obraze. Zamrzne v POST kódech. Obraz pouze na externím monitoru, často s artefakty. Špatné barvy , někdy podklad obrazu v jedné z RGB barev. Několik obrazů na displeji. Zvukový kód chyby videa
Amilo Pi 2550 – Zapne se, svítí LED, černý displej. Toto již neopravujeme, neboť se závada po čase vrátí.
Amilo Xa 2528 (platforma XTB71), Amilo Xa1526 – Zapne se, černý displej, atefakty, čárky v obraze. Zamrzne v POST kódech. Obraz pouze na externím monitoru, často s artefakty. Špatné barvy , někdy podklad obrazu v jedné z RGB barev. Mrzne při inicializaci ovladače. Nebo se zapne, černý displej, vypne. Zvukový kód chyby paměti
Amilo Xi2428, Amilo Xi2528 – Zapne se , černý displej , atefakty, čárky v obraze, zamrzne v POST kódech. Mrzne při inicializaci ovladače , špatné rozlišení, Obraz pouze na externím monitoru, často s artefakty. Špatné barvy , někdy podklad obrazu v jedné z RGB barev

GATEWAY

Gateway W340UA – Zapne se , neinicializuje se. Zvukový kód chyby paměti. Zapne se a vypne, cykluje. Žádné POST kódy.

MEDION

MEDION MD9800 Zapne se, černý displej, čárky v obraze, zamrzne v POST kódech. Špatné barvy , někdy podklad obrazu v jedné z RGB barev
Obraz pouze na externím monitoru. Mrzne při inicializaci ovladače

MSI

MSI CR400, MSI EX700X, MSI GX600X, MSI GX620X – Zapne se, černý displej, atefakty. Obraz pouze na externím monitoru. Špatné barvy, někdy podklad obrazu v jedné z RGB barev. Zamrzne v POST kódech. Nebo na AKU běží normálně, po připojení na zdroj zamrzne
MSI EX620X – Zapne se , točí větrák i HDD, černý displej
MSI M673, MSI Megabook MS17172, MSI Megabook L735 – Zapne se , černý displej , čárky v obraze. Zamrzne v POST kódech. Obraz pouze externí. Špatné barvy, někdy podklad obrazu v jedné z RGB barev. Mrzne při inicializaci ovladače. Nebo se zapne, černý displej. Zapne se i hned vypne, cykluje. Zvukový kód chyby paměti
MSI Megabook L730, MSI VR330X – Nezapne. Nebo se zapne, ale černý displej. Zapne se i hned vypne, cykluje. Zvukový kód chyby paměti

PACKARD-BELL

Packard-Bell MIT DRAG D, Packard Bell AJAX GN3 -Zapne se, černý displej, atefakty, čárky v obraze. Zamrzne v POST kódech. Mrzne při inicializaci ovladače. Špatné barvy, někdy podklad obrazu v jedné z RGB barev.

PHILIPS

PHILIPS X54 – Zapne se, černý displej, atefakty, zamrzne v POST kódech Obraz pouze na externím monitoru, často s artefakty. Špatné barvy, někdy podklad obrazu v jedné z RGB barev. Mrzne při inicializaci ovladače

SAMSUNG

Samsung R25, Samsung R55, Samsung R-560, Samsung R70 – Zapne se, displej je černý, čárky v obraze. Zamrzne v POST kódech. Obraz pouze na externím monitoru, často s artefakty
Špatné barvy, někdy podklad obrazu v jedné z RGB barev. Mrzne při inicializaci ovladače
Samsung R40 – Zapne se , ale neinicializuje se, bílý nebo černý displej, zvukové kódy, nebo krátce po startu zmrzne. Nebo nepracuje klávesnice, touchpad, USB port.
