Kategorie: Napájecí zdroje

Adaptéry

Opravujeme a prodáváme napájecí adaptéry

Napájecí adaptéry si nejčastěji spojujeme s notebooky, tablety, některými monitory, skenery, tiskárnami a jinou elektronikou. Na vstupní straně mají adaptéry zpravidla jeden ze tří druhů konektorů:



  • Tříkolíkový IEC (též mikymaus)

  • Dvoukolíkový IEC (holící strojek)
  • Tříkolíkový Euro



První a druhý uvedený se používá u notebooků, pro ostatní aplikace se spíše užívá Eurokonektor,  dnes nejrozšířenější druh kabelu v Evropě. Zatímco na straně vstupní není problém koupit kabel jiný, na výstupní straně je situace opačná – adaptéry mají výstupní kabel zpravidla neoddělitelný. A koncovek je celá řada, při koupi adaptéru je třeba koupit ten, jehož koncovka pasuje přesně do vašeho zařízení (notebooku).

Když už máme adaptér se správnou koncovkou,  musíme se také ujistit, že má i odpovídající napětí a výkon. Dnes prakticky všichni výrobci notebooků používají napětí kolem 19V ( v toleranci od 18.5V do 20V),  pomineme-li starší notebooky Sony, IBM, Toshiba a malé notebooky Asus a jiné. Napětí je třeba dodržet, není možné ani při shodě konektorů napájet napětím 12V běžný notebook s 19V vstupem, ani naopak. Naopak, externí zdroje LCD monitorů a skenerů mají zpravidla 12V. Všichni výrobci dodržují konvenci, že vnější strana konektoru je záporným pólem.

Důležitý je také výkon adaptéru ve watech, nebo proudová zatižitelnost v ampérech. Nejběžnější notebookové adaptéry 19V mají výkon 65W, tedy proud kolem 3.5A.  Nejvýkonnější modely mají i 135W, proud 7.1A. Novější malé notebooky vyžadují naopak i méně než 30W, tedy proud 1.6A. Nevadí, když proud či výkon uvedený na štítku adaptéru je vyšší, než stejné údaje na těle notebooku, obráceně to neplatí.

Pokud se nepodaří najít adaptér, který vyhovuje všem potřebám, můžeme ho pro Vás vytvořit např. výměnou kabelu s jinou koncovkou. Výměna kabelu stojí 200Kč. Problém s adaptérem vyřešíme vždy.

Specifické problémy adaptérů:

  • Adaptéry pro Dell a HP používají zdánlivě stejný konektor 7.5/5.5mm s kolíčkem uvnitř,  nověji 4.5/3.0mm. Identifikaci po třetím vodiči však provádí odlišně, a nejsou tedy záměnné.
  • Když notebook HP se zdrojem pracuje, ale nenabíjí se,  může být závada právě v tomto kabelu v porušené identifikaci zdroje. Ta je analogová.
  • Notebooky DELL při porušeném kabelu neidentifikují typ adaptéru a hlásí to. Identifikace je digitální pomocí jednovodičové Eprom paměti.
  • Adaptéry pro klávesy Casio mají opačnou polaritu, pozor!
  • Velmi nebezpečné jsou tzv. univerzální adaptéry, kde lze nastavit napětí i obrátit polaritu otočením v koncovce. Dokáží docela dobře odpravit celý notebook.
  • Konektory 5.5/2.5mm pro notebooky nelze nahradit konektory 5.5/2.1mm používané v hobby elektronice. Zcela zde chybí pružný element, konektor se časem průchodem velkého  proudu upeče a zničí ten interní v notebooku.
  • Zásadně se vyměňují jen celé výstupní kabely,  samotné koncovky většinou nelze ani sehnat. Obvykle je nutno kvůli tomu adaptér otevřít, což nebývá jednoduché.

Velký výběr adaptérů a kabelů k nim najdete na našem e-shopu

Opravy serverových hot-swap zdrojů

Opravujeme serverové a hot-swap zdroje

Serverové zdroje typu hot-swap (umožňují výměnu za chodu serveru)  jsou zpravidla na výrazně vyšší technické úrovni než běžné počítačové ATX. Vzhledem k tomu, že zde jde nejen o výkon, ale i o rozměry, jsou tyto zdroje uvnitř velmi kompaktní, což jejich opravy zrovna neusnadňuje. Výkonově se pohybují od 200W po 2000W a jsou postaveny na velmi kvalitních polovodičích a kapacitách. Přes velké zatížení nebývají výstupní filtrační kapacity vyschlé, problémy bývají často v řídící logice, která nejen hlídá všechny výstupní parametry (napětí, proudy, výkon) , ale také spolupracuje s hot-swapovým kontrolérem. Ten je součástí šasi serveru a řídí spolupráci více zdrojů. V některých případech bývá problém, jak samostatný zdroj bez tohoto řízení vůbec zapnout. Hot-swapové zdroje bývají zpravidla hlučné kvůli masivnímu chlazení silnými malými ventilátory. Opravy Hot-swap zdrojů jsou od 600Kč do 2000Kč.



Typické problémy hot-swap zdrojů:

  • Odpravené výkonové prvky následkem přepětí v síti
  • Zadřené či velmi hlučné ventilátory
  • Řídící logika vyhazuje chybu díky výpadku sw z pomocného mikroprocesoru

Výrobci serverových zdrojů:

  • DELL
  • Compaq
  • IBM
  • DELTA
  • HP
  • SUN
  • EMACS
  • Fujitsu/Siemens



Opravy spínaných zdrojů

Opravujeme všechny druhy spínaných zdrojů

Spínané nebo také impulsní zdroje dnes již zcela vytlačily klasické transformátory, které se v napájecích obvodech přístrojů používaly od nepaměti, a to i u těch nejmenších zařízení. Spínané zdroje, které využívají technologii šířkové modulace (PWM) a malé feritové transformátory na vysokém kmitočtu, jsou dnes výrazně lehčí a vzhledem k úspoře materiálů i levnější. Nevýhodou je jejich vyšší složitost, zpravidle používají některý ze stovek typů řídících obvodů a výkonové tranzistory VMOS. V současnosti musí být zdroje vybaveny tzv. PFC korektorem, což je obvykle elektronický výkonový obvod, který zdroje dále komplikuje. Většinu běžných řídicích PWM i PFC obvodů i tranzistorů VMOS máme skladem a zdroje opravujeme na úrovni jednotlivých součástek.

Oblasti použití:

Zdroje všech průmyslových systémů, zdroje z -48V pro telekomunikační zařízení (Farnell, AVAYA, Siemens), zdroje ze sitě 3x 380V, hotswapové serverové zdroje, zdroje v bankomatech, herních zařízeních, spínané zdroje pro halogenové osvětlení, zdroje KVM switchů, int. zdroje zařízení pro zpracování obrazu i zvuku, zdroje LED telestěn . Opravujeme také zdroje síť. prvků 3com, Cisco, DrayTek.

Spínaný zdroj 45W

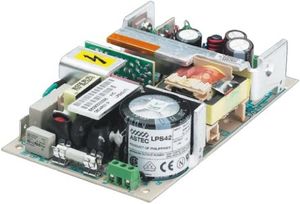

Průmyslový spínaný zdroj

Výrobci:

Symbol, Emacs, Advanced Power Solution, Allegro, Excelsys, FSP Group, Manson, Puls, SonoSite, ELCO, Sanken, Farnell, Emerson, Artesyn, ASTEC, Skynet, Tecrol, GlobTek, Lambda, Lite-On, Delta, Siemens, MeanWell, Alpha, Vicor, Powerex, EOS, HP, XP Power, Hipro, Dell, AcBel, Compaq, IBM, Integrated Power Design, WEIR, ROAL electronic, Channel Well technology Co., Samsung

Tyto konkrétní modely jsme v poslední době opravovali:

KPP320-2F, FSP180-50PLA, M1W-6500P, APS70VI, APS61ES, EPS1U-460, FSP550, N275P-01, P2721, FSP180-50NIV-H, AP-MP4ATX20B, PS-V480010, Symbol SBL-A12T, Sanken SPS077W, IPD SRW-100-1002, Roal RHPS160A, EOS VLT60-1000S17,EOS VLT80-4000, Artesyn NFS110-7602PC0, Artesyn NAN55-7662, PULS SL10, SIEMENS SITOP power 20, Lambda ZZ993632A, YM 2102ABR, Delta DPS-750, Sanken HWA150-24, ELCO SSK 7023, Meanwell YP-350J, Delta DPS-87FB, Delta DPS-1570, PAC 120M, HP-AW205EF3P, Dell Powewedge 2850, DPSN-186EB, EMACS P2L-6700P, Manson SPS9602, DPSN-186CB, Delta DPS-800GP, Astec Sun 2000, Tectrol TC43S-1365, HRPG-600-7.5, EMACS R3G-6650P (3 x GIN-6350), DPS-800GB A (HSTNS-PD05), Delta DPS-680CB A, Siemens SITOP power 40, Weir SMM 200NT, Skynet RAD-P250, LiteOn PA-1201-1, PA-6601-1A, GTS WT-400 compact DUO, Hipro HP-R650FF3,Delta Elektronika SMD 300-10D, Bachman Elektronik SNT411/2, PSCF401601B, AcBel API 0FS21, Tectrol 69M, Samsung PSCF401601B, FSP PSR150-A,

Opravy ATX počítačových zdrojů

Opravujeme počítačové zdroje AT,  ATX a non-compatible ATX

Opravujeme běžné ATX počítačové zdroje od 500W výše,  zdroje nižších výkonů lze levně pořídit nové. Méně výkonné zdroje ze stolních PC se opravují jen v případech, že jsou z tvarových či objemových důvodů nenahraditelné.  To se typicky týká síťových ATX zdrojů ze značkových počítačů  (HP, Dell, Compaq). Opravy se pohybují kolem 480Kč.  Mnozí ze značkových výrobců používají zdroje, jejichž rozložení vývodů  nejsou kompatibilní s 20- či 24-.pinovým ATX  standardem (non-compatible  ATX) ,  tyto zdroje  pak také  opravujeme  ve stejné cenové relaci.  Cena oprav výkonějších ATX zdrojů je zhruba stejná, jako jejich výkon ve watech, opravy zdrojů nad 1000W pak jsou ještě výrazně dražší. Všechny napájecí  zdroje užívané ve výpočetní technice je dnes spínaného (impulsního) typu. Některé zdroje mají krom hladin +3.3V,  +5V,  +12V a -12V i doplňkové hladiny +24V. Jsme vybaveni na testování zdrojů na plnou zátěž.

Typické závady ATX zdrojů:

  • Většina problémů spínaných zdrojů se koncentruje do vadných (zestárlých, vyschlých) výstupních filtračních kondenzátorů, na které jsou kladeny extrémní nároky.  Při jejich výměně používáme kapacity se specifikací low-ESR, a  ani ty nelze použít bez výhrad – máme prověřené výrobce . Někdy je vadný hlavní měnič, u výkonnějších zdrojů výhradně  dvojčinný, nebo tzv. PFC korektor, který je dnes povinnou výbavou všech spínaných zdrojů.

Výrobci ATX zdrojů:

  • Dell
  • HP
  • Apple/Mac
  • A-Open
  • Fortron
  • Evolvec
  • Compaq
  • FSP
  • Samsung
  • Zalman
  • Enermax
  • Seasonic
  • Corsair
  • Logisys
  • Chieftec

Naším servisem v poslední době prošly tyto modely:

FSP180-50PLA, EPS1U-460, FSP550, N275P-01, P2721, FSP180-50NIV-H, AP-MP4ATX20B, FSP220-60PLA, N220P-01, NPS-220BB, FSP270-50SAV, FSP300-50GLV, NPS-210AB, N1000P-00, N650P-00, PS-5161-7DS, H280P-01, H220P-01, YN637 YYN22, H275P-00, DPS-250AB, DPS-225GB, FSP200-60SAV, F1200E-00, PSCF401601B(C), Magnetek 3C12-12-1, Corsair TX650,  Seasonic 800W, Enermax ELT400, Dell L240AS-00
